Driver LED 8-12W Curent Constant 300mA Conector Rapid J1201NB DALBI 7D010 XXM

Driver LED 8-12W Curent Constant 300mA Conector Rapid J1201NB DALBI 7D010 XXM

Driverul LED J1201NB asigură un curent constant de 300 mA.

Se potrivește la spoturi încastrate și corpuri de iluminat,

precum și la module LED compatibile, între 8 și 12 W.

Modulul alimentat trebuie să funcționeze la 300 mA,

cu tensiunea de lucru în intervalul 24-42 V DC.

Intrarea acceptă tensiuni între 85 și 265 V AC, la 50/60 Hz.

Poate fi folosit la rețeaua obișnuită de 230 V.

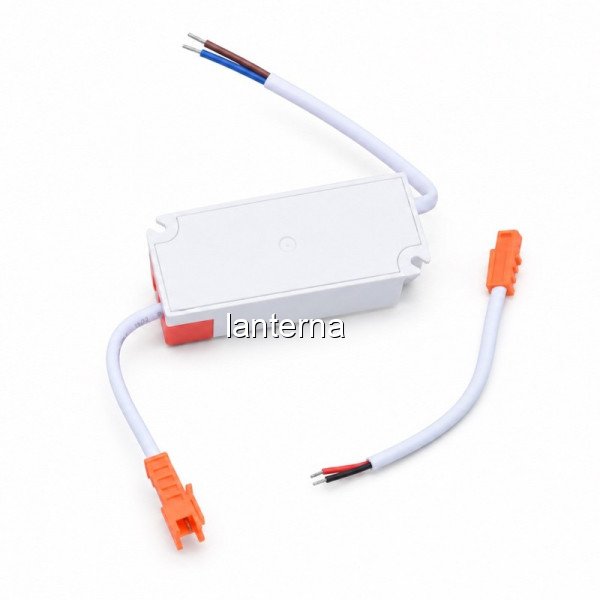

Cablul de ieșire se termină cu un conector rapid.

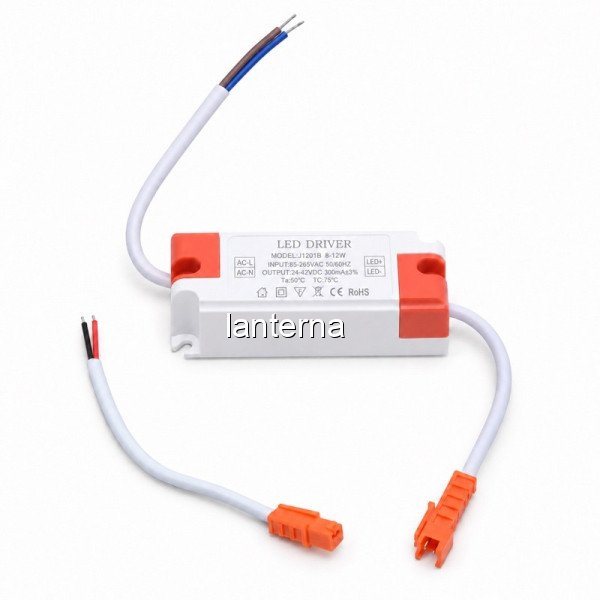

În pachet primiți și cablul pereche, cu fire roșu și negru.

Firele se conectează la modulul LED,

apoi cablul se cuplează direct în conector.

La înlocuire, driverul se poate deconecta ușor de cablul modulului.

Carcasa compactă măsoară 72 × 34 × 22 mm.

Are urechi de prindere cu șurub la ambele capete.

Se fixează în corpul de iluminat sau într-un spațiu de montaj adecvat.

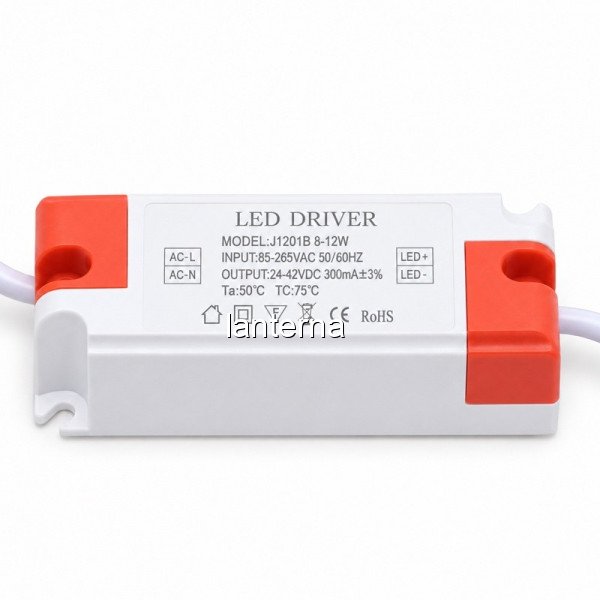

Pe etichetă sunt marcate intrarea și ieșirea,

AC-L și AC-N, respectiv LED+ și LED-.

Produs fabricat în P.R.C.,

CUM ALEGI DRIVERUL POTRIVIT

Uitați-vă pe eticheta driverului vechi, la valorile de ieșire (OUTPUT).

Curentul de ieșire trebuie să fie 300 mA.

Tensiunea de ieșire a driverului vechi trebuie să fie în plaja 24-42 V DC,

iar puterea totală a LED-urilor între 8 și 12 W.

Dacă driverul vechi are alt curent, de exemplu 600 mA, alegeți alt model.

În categoria Drivere LED găsiți variante de 300 mA

de 1-3 W, 4-7 W, 8-12 W, 12-18 W, 18-24 W și 25-36 W.

Puterea scrisă pe spot sau pe panou este orientativă.

Pentru compatibilitate contează curentul și tensiunea de ieșire.

UTILIZARE

Alimentarea spoturilor LED încastrate cu module compatibile de 8-12 W.

Înlocuirea driverelor defecte cu aceiași parametri electrici.

Alimentarea modulelor LED de 300 mA, cu tensiunea de 24-42 V DC.

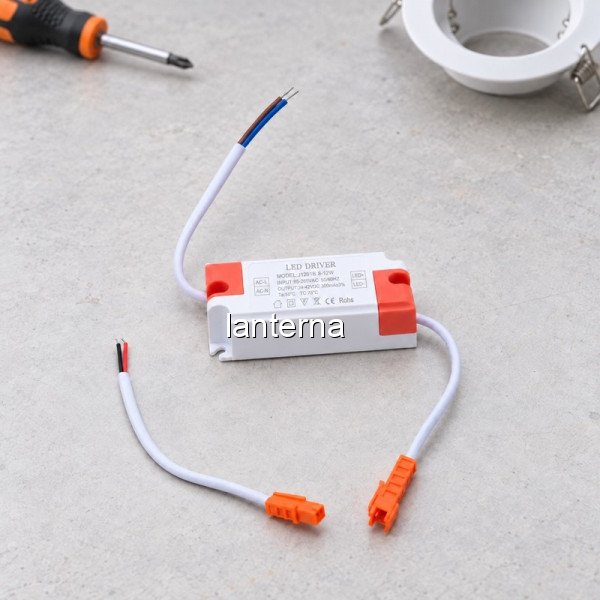

Montaj în corpuri de iluminat interior și spații tehnice ventilate.

DETALII TEHNICE

Brand: DALBI

Model: J1201NB

Tip produs: Driver LED cu curent constant

Putere: 8-12 W

Tensiune de intrare: 85-265 V AC, 50/60 Hz

Tensiune de ieșire: 24-42 V DC

Curent de ieșire: 300 mA ±3%

Dimensiuni: 72 × 34 × 22 mm

Temperatura ambiantă maximă (Ta): 50 °C

Temperatura maximă a carcasei (Tc): 75 °C

Conexiune intrare: Fire AC-L (maro) și AC-N (albastru)

Conexiune ieșire: Cablu cu conector rapid, marcat LED+ și LED-

Marcaje pe etichetă: CE, RoHS

Țara de fabricație: P.R.C.

PACHETUL CONȚINE

1 x Driver LED J1201NB cu cablu de intrare și cablu de ieșire cu conector rapid

1 x Cablu pereche cu conector și fire roșu și negru

ATENȚIE!

Montajul se face doar de personal calificat,

cu alimentarea de la rețea întreruptă.

Folosiți driverul pentru module LED de 300 mA,

cu putere între 8 și 12 W,

și tensiune de lucru între 24 și 42 V DC.

Respectați polaritatea: LED+ la plus, LED- la minus.

Izolați corespunzător conexiunile făcute la capetele firelor.

Nu conectați ieșirea driverului la rețeaua de 230 V.

Asigurați aerisirea, ca temperatura carcasei să nu depășească 75 °C.
